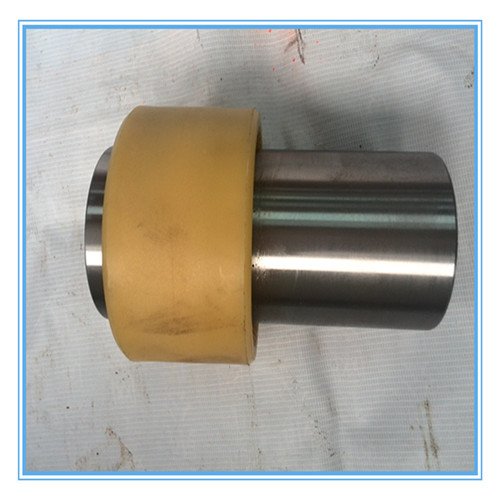

TGL型鼓形齒式聯軸器

發布于：2016/2/16 隸屬于：鼓形齒式聯軸器

尼龍內齒圈齒聯軸器其內齒圈材料采用MC尼龍材料，外齒軸套采用45號鍛鋼，具有尺寸小、重量輕、轉動慣量小、噪音小、裝拆方便、不用潤滑等優點，可應用于中小轉矩的工況環境，例如風機、水泵、潤滑泵、紡織機械等�！�
TGL型尼龍內齒圈鼓形齒式聯軸器為國標型號，我廠生產的另一種尼龍內齒圈聯軸器為NL型內齒形彈性聯軸器。TGL型鼓形齒尼龍齒圈聯軸器有以下三種結構型式：A---型基本型：B---型內擋圈型：C---型外擋圈型。

TGL型尼龍內齒圈鼓形齒式聯軸器(JB/T5514-91)

型號	公稱轉矩 Tn N.m	許用轉速 r/min	軸孔直徑 d1,d2	軸孔長度	D		D1	B		B1		S	d	****重量 kg
型號	公稱轉矩 Tn N.m	許用轉速 r/min	軸孔直徑 d1,d2	軸孔長度	A,B型	C型	D1	A,B型	C型	A,B型	C型	S	d	A,B型	C型
TGL1	10	10000	6-14	16-27	40	-	25	38	-	17	-	4	M5	0.2	-
TGL2	16	9000	8-19	20-30	48	-	32	38	-	17	-	4	M5	0.278	-
TGL3	31.5	8500	10-24	22-38	56	58	36	42	52	19	24	4	M5	0.482	0.533
TGL4	46.5	8000	12-28	27-44	66	70	45	46	56	21	26	4	M8	0.815	0.869
TGL5	63	7500	14-32	27-60	75	85	50	48	58	22	27	4	M8	1.39	1.52
TGL6	80	6700	16-38	30-60	82	90	58	48	58	22	27	4	M8	2.02	2.15
TGL7	100	6000	20-24	38-84	92	100	65	50	60	23	28	4	M8	3.01	3.14
TGL8	140	5600	22-48	38-84	100	100	72	50	60	23	28	4	M8	4.06	4.18
TGL9	355	4000	25-70	44-107	140	140	96	72	85	34	41	4	M10	8.25	8.51
TGL10	710	3150	30-85	60-132	175	175	128	95	95	45	45	6	M10	16.92	17.10
TGL11	1250	3000	40-110	84-167	210	210	165	102	102	48	48	8	M10	34.26	34.56
TGL12	2500	2120	50-125	84-167	270	270	192	135	135	63	63	10	M16	66.42	66.86
